石化行業防爆監控方案

一、方案背景

1.石化行業在生產:儲存、運輸?shù)拳h(huán)節涉及大量易燃易爆物質，如原油、天然氣、各類油品及化工原料等。一旦發生爆炸或火災事故，將造成嚴重的人員傷亡、財產損失以及環境污染。因此，確保安全生產是石化行業的重中之重。

傳統監控系統在石化環境中存在巨大安全隱患，普通攝像機的電路易短路產生明火，可能成為引爆源。隨著石化企業規模不斷擴大、生產工藝日益復雜，對安全生產監控的需求愈發迫切，需要一套專門的防爆監控方案來保障生產過程的安全與穩定。

二、設計原則

1.安全性至上：系統的設計與設備選型必須嚴格遵循相關防爆標準，從根本上杜絕因監控設備引發爆炸事故的可能性，確保在易燃易爆環境中安全可靠運行。

2.高可靠性：石化生產連續性強，監控系統需具備極高的可靠性，避免因設備故障導致監控中斷，影響安全生產管理。通過冗余設計、選用高品質設備及具備良好環境適應性的產品，保障系統長期穩定運行。

3.高清與實時性：為準確掌握生產現場情況，及時發現安全隱患，監控畫面需具備高清晰度，能夠?qū)崟r、清晰地呈現人員操作、設備運行及環境狀態等關鍵信息，為決策提供準確依據。

4.可擴展性與兼容性：考慮到石化企業未來的發展與業務拓展，監控系統應具備良好的可擴展性，便于新增監控點位、升級設備及功能。同時，要能與企業現有安全管理系統、生產控制系統等實現無縫對接與兼容，形成統一的綜合管理平臺。

易維護性：系統設計應便于日常維護與管理，降低運維成本。采用標準化接口、模塊化設計，配備完善的故障診斷與報警功能，方便快速定位與解決故障。

三、方案架構

(一)前端防爆監控設備：

1.防爆攝像機選型：

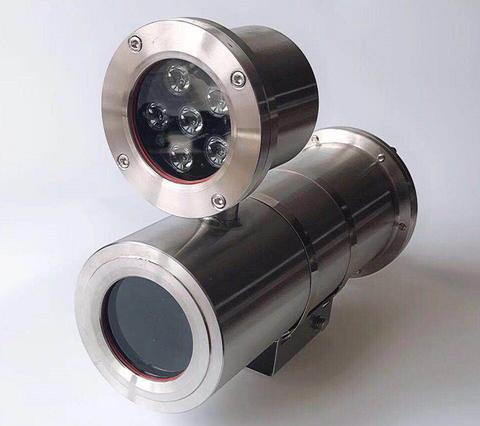

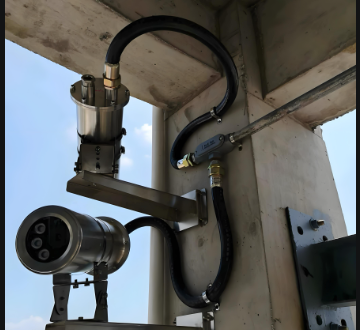

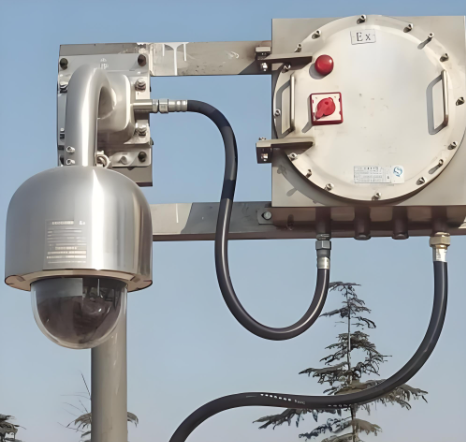

依據不同區域的危險程度與監控需求，選用對應防爆等級的攝像機。例如在危險程度較高的油罐區、裝卸區等，采用防爆等級為 Ex d IIC T6 Gb 的攝像機，該等級可有效防止在最危險的爆炸性氣體環境中引發爆炸。攝像機類型涵蓋防爆槍機、防爆球機與防爆一體機。槍機適用于固定區域的高清監控，球機具備 360° 旋轉與變焦功能，可靈活監控大范圍區域，一體機則結合了兩者優點，適用于一些對安裝空間有限制的場所。部分特殊區域，如高溫、高濕或粉塵較多的環境，還需選用具備相應防護功能的攝像機，如防塵、防水、耐高溫型攝像機。

2.安裝位置規劃：

在石化生產車間，根據設備分布與人員操作區域，合理布置監控點位，確保對關鍵設備運行、人員操作行為進行全面監控。例如在反應釜、蒸餾塔等設備附近設置監控點，實時監測設備運行狀態；在車間出入口、通道等位置安裝攝像機，監控人員進出與流動情況。油罐區圍繞油罐周邊及罐頂設置監控設備，對油罐液位、罐體外觀、周邊環境等進行全方位監控，及時發現油品泄漏、罐體異常等安全隱患。裝卸區在裝卸設備、車輛進出口等關鍵位置安裝攝像機，監控裝卸作業流程，防止違規操作引發事故。此外，在廠區周界、重要倉庫、控制室等區域也應合理設置監控點位，構建全方位的監控網絡。

(二).傳輸系統：

1.線纜選擇：考慮到石化環境的特殊性，傳輸線纜需具備防爆、防火、防水、抗干擾等特性。對于視頻信號傳輸，優先選用同軸電纜或光纖。在距離較短、干擾較小的區域，可采用雙層屏蔽的同軸電纜，其外屏蔽層能有效抵御電磁干擾，內屏蔽層進一步增強信號傳輸?shù)姆€(wěn)定性。對于長距離傳輸或電磁干擾較強的區域，光纖是最佳選擇，光纖具有傳輸距離遠、帶寬高、抗干擾能力強且無電磁輻射等優點，不會因自身原因引發爆炸危險?？刂菩盘杺鬏斂刹捎闷帘坞p絞線，確保控制指令準確、及時傳輸。

2.傳輸方式：采用有線與無線相結合的傳輸方式。在有條件鋪設線纜的區域，優先采用有線傳輸，以保證信號的穩定性與可靠性。對于一些難以布線的區域，如臨時作業點、移動設備等，可采用無線傳輸技術作為補充。無線傳輸選用具備防爆功能的無線網橋，其工作頻段應避開石化生產設備可能產生的干擾頻段，同時采用加密傳輸協議，防止信號被竊取或干擾，保障數據傳輸安全。

(三)監控中心：

1.設備配置：監控中心配備高性能的視頻服務器，負責對前端傳輸過來的視頻信號進行集中管理、存儲與轉發。視頻服務器具備強大的數據處理能力，能夠同時接入多路高清視頻信號，并進行實時解碼、顯示與存儲。存儲設備采用大容量的磁盤陣列，根據企業對視頻存儲時間的要求，配置足夠的存儲空間，確保視頻數據能夠保存至少 30 天，滿足事故回溯與安全管理需求。同時，監控中心設置多臺專業監視器，用于實時顯示監控畫面，可通過視頻矩陣實現畫面的切換、拼接與放大等操作，方便監控人員全面、清晰地查看各個監控區域的情況。此外，還配備了操作控制臺，安裝監控管理軟件，監控人員可通過控制臺對前端設備進行遠程控制，如攝像機的云臺轉動、鏡頭變焦、錄像回放等操作。

2.軟件功能：監控管理軟件具備豐富的功能，包括實時監控、錄像存儲與回放、報警管理、用戶權限管理等。實時監控功能可實現對前端攝像機畫面的實時預覽，支持多畫面分割顯示，監控人員可根據需要靈活切換顯示模式。錄像存儲與回放功能可對視頻數據進行自動存儲，支持按時間、地點、事件等多種條件進行錄像檢索與回放，方便事故調查與分析。報警管理功能可與前端的報警設備（如煙霧探測器、氣體泄漏報警器等）聯動，當發生異常情況時，系統自動彈出報警信息，并通過聲光報警提醒監控人員，同時可自動切換到報警區域的監控畫面，便于及時采取應對措施。用戶權限管理功能可根據不同人員的職責與工作需要，設置不同的操作權限，確保系統操作的安全性與規范性。

四、設備選型標準

1.防爆認證：所有前端防爆監控設備必須具備國家認可的防爆認證證書，如 Ex d（隔爆型）、Ex i（本質安全型）等認證標志，且認證等級應與使用環境的危險程度相匹配。認證證書需涵蓋設備的電氣性能、機械結構、外殼防護等方面，確保設備在設計、制造與使用過程中符合防爆要求。

2.防護等級：設備的防護等級應不低于 IP65，具備良好的防塵、防水性能，以適應石化生產現場惡劣的環境條件。對于在特殊環境下使用的設備，如在粉塵較多的區域，防護等級需達到 IP68，防止粉塵進入設備內部影響正常運行或引發安全問題。

3.電氣性能：設備的電氣參數應滿足石化環境的要求，如工作電壓、電流、功率等。同時，設備應具備良好的電磁兼容性，不會對周圍的電氣設備產生干擾，也能抵御外界電磁干擾，確保信號傳輸穩定、設備運行可靠。

4.耐用性與穩定性：選用質量可靠、耐用性強的設備，其機械結構應堅固耐用，能承受一定的震動、沖擊與溫度變化。設備的平均無故障時間（MTBF）應達到較高標準，減少設備故障維修次數，保障監控系統長期穩定運行。

五、實施步驟

1.前期調研與規劃：

組建專業的項目團隊，包括防爆技術專家、監控系統工程師、石化行業安全顧問等，深入石化企業生產現場，全面了解企業的生產工藝、設備布局、危險區域劃分、現有監控系統狀況以及未來發展規劃等信息。

根據調研結果，結合相關標準規范，制定詳細的防爆監控方案設計，明確系統架構、設備選型、點位布局、傳輸方式、施工計劃、預算安排等內容，并組織專家對方案進行評審與優化，確保方案的科學性、合理性與可行性。

1.設備采購與安裝：

根據方案設計要求，嚴格按照設備選型標準，采購符合質量與防爆要求的前端監控設備、傳輸線纜、監控中心設備等。在采購過程中，對設備的生產廠家資質、產品質量證明文件、防爆認證證書等進行嚴格審核，確保采購的設備質量可靠、安全合規。

在設備安裝前，對安裝人員進行專業培訓，使其熟悉防爆設備的安裝要求、操作規范與安全注意事項。安裝過程中，嚴格按照設計圖紙與施工規范進行操作，確保設備安裝牢固、接線正確、防爆密封良好。對于線纜鋪設，要注意避開易燃易爆介質管道、高溫區域等，做好線纜的防護與標識。

3.系統調試與測試：

設備安裝完成后，對整個監控系統進行全面調試。首先，對前端攝像機進行調試，檢查圖像清晰度、色彩還原度、云臺轉動、鏡頭變焦等功能是否正常，調整攝像機的安裝角度與參數設置，確保監控畫面覆蓋范圍與效果滿足要求。然后，對傳輸系統進行測試，檢查線纜連接是否正確、信號傳輸是否穩定，通過專業測試儀器檢測信號衰減、干擾等指標，確保傳輸質量。最后，對監控中心設備進行調試，包括視頻服務器、存儲設備、監視器、操作控制臺等，確保設備之間的互聯互通正常，監控管理軟件功能運行穩定，實現對前端設備的遠程控制與視頻數據的存儲、顯示、回放等功能。

在系統調試完成后，進行全面的測試工作。模擬各種實際運行場景，如正常生產狀態下的監控、設備故障報警、網絡中斷恢復等，對系統的穩定性、可靠性、實時性、報警準確性等性能指標進行測試。同時，邀請石化企業相關人員參與測試，收集他們的意見與建議，對系統存在的問題及時進行整改與優化。

4.驗收與交付：

組織由石化企業、設計單位、施工單位、監理單位等相關人員組成的驗收小組，依據項目合同、設計文件、相關標準規范等對防爆監控系統進行驗收。驗收內容包括設備安裝質量、系統功能性能、文檔資料完整性等方面。驗收小組通過現場檢查、功能測試、資料審查等方式，對系統進行全面評估，如發現問題，要求施工單位限期整改，直至系統通過驗收。

系統驗收合格后，將系統正式交付給石化企業使用。同時，向企業提供詳細的系統操作手冊、維護手冊、培訓資料等文檔，對企業的運維人員進行系統操作與維護培訓，使其掌握系統的日常操作、設備維護、故障排查等技能，確保系統能夠正常運行，為石化企業安全生產提供有力保障。

六、維護與管理建議

1.建立維護管理制度：石化企業應制定完善的防爆監控系統維護管理制度，明確維護管理職責、工作流程、維護周期、應急處理措施等內容。設立專門的維護管理崗位，配備專業的運維人員，負責系統的日常維護與管理工作。

2.定期巡檢與維護：運維人員按照維護周期，對前端監控設備、傳輸系統、監控中心設備等進行定期巡檢。檢查設備的運行狀態、外觀是否完好，清潔設備表面的灰塵、油污等，對發現的問題及時進行處理。例如，定期檢查攝像機的圖像質量，如有模糊、偏色等問題，及時調整鏡頭或更換設備；檢查傳輸線纜是否有破損、老化現象，如有問題及時修復或更換線纜。同時，對設備進行定期保養，如對攝像機的云臺、鏡頭進行潤滑，確保設備運行順暢。

3.故障應急處理：建立故障應急處理機制，當系統發生故障時，運維人員能夠迅速響應，及時采取有效的應急措施。制定常見故障的排查與處理流程，配備必要的備用設備與工具，以便在最短時間內恢復系統正常運行。如當攝像機出現故障時，可先通過遠程診斷判

判斷故障原因，若為硬件故障，及時更換備用攝像機；當傳輸系統出現中斷時，迅速檢查線纜連接、設備接口等，確定故障點并進行修復。

4.軟件升級與優化：隨著技術的不斷發展與企業需求的變化，及時對監控管理軟件進行升級與優化。軟件供應商會定期發布軟件更新版本，修復已知漏洞、增加新功能、提升系統性能。企業應關注軟件升級信息，在合適的時間進行軟件升級，同時根據企業實際使用情況，對軟件的功能設置、操作流程等進行優化，提高系統的易用性與管理效率。

5.人員培訓與考核：定期對運維人員進行專業培訓，使其了解最新的防爆監控技術、設備維護知識、安全操作規范等，不斷提升其業務水平與技能。同時，建立人員考核機制，對運維人員的工作表現、技能掌握情況等進行考核，將考核結果與績效掛鉤，激勵運維人員做好維護管理工作。
